Introdução:

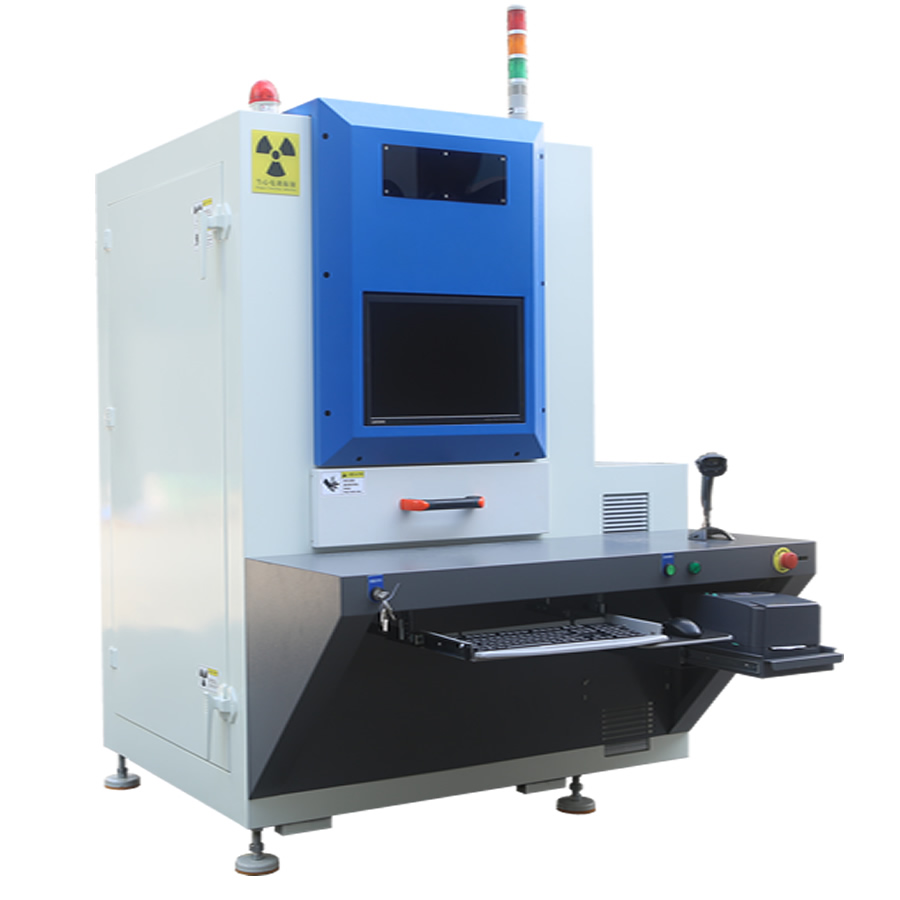

O CanNeed-Chip-A200 é um equipamento semiautomático para contagem de componentes em bobinas de 7 a 15 polegadas. O operador pode carregar manualmente até quatro bobinas por vez no contador. O sistema verifica o código da peça, utiliza imagem por raio-X para escaneamento e contagem, conecta-se automaticamente ao sistema MES para baixa de estoque e imprime automaticamente as etiquetas de contagem, oferecendo uma solução prática e eficiente.

Diagrama Dimensional do Equipamento

Parâmetros Técnicos

Categoria Parâmetro Especificação / Valor Parâmetros de Detecção Área de Escaneamento 180mm – 380mm Velocidade ≤10 segundos (para 4 bobinas de 7 polegadas; bobina única para os demais tamanhos) Tamanho do Componente Tamanho mínimo de CHIP 0201 / 01005 Altura de Bobina Aceita 8mm – 45mm Precisão de Contagem ≥ 99.7% Fonte de Raio-X Tensão Máxima do Tubo 100 kV Corrente Máxima do Tubo 4.5 mA Potência Máxima do Tubo 150 W Detector de Painel Plano Tipo de Detector Detector de Painel Plano de Silício Amorfo Tamanho do Pixel 0.138mm Operação do Equipamento Método de Carregamento Carregamento Manual Método de Descarregamento Descarregamento Manual Método de Leitura de Código de Barras Leitor CCD Automático (Opcional) Aplicação de Etiqueta Aplicação Manual (com prevenção de posicionamento incorreto) Impressão de Etiqueta Conexão automática a sistemas REP/MES, impressão automática de código de barras Orientação do Equipamento Carregamento Frontal / Descarregamento Frontal Outros Dimensões do Equipamento 1330mm (C) x 1480mm (L) x 1850mm (A) Peso Líquido 1210 KG Alimentação Elétrica 220VAC ±10%, 50/60Hz Consumo de Energia 1.5 KW Pressão de Ar 0.5 MPa Temperatura de Operação < 40°C Umidade Relativa Padrão 70% @ 32°C Segurança Atende à Norma Nacional de Segurança < 1µ Sv/h
