Introdução

O CanNeed-Chip-A380 é uma máquina totalmente automática para contagem de componentes em bobinas de 7 a 15 polegadas e aplicação de etiquetas. As bobinas podem ser carregadas por meio de carrinhos de material. O equipamento utiliza um braço robótico para carregamento automático, lê automaticamente o ID da bobina, verifica o código da peça junto ao sistema, emprega imagem por raios X para escaneamento e contagem, conecta-se automaticamente ao sistema MES para baixa de estoque e realiza descarregamento automático, etiquetagem automática, escaneamento automático de verificação secundária e classificação automática. Permite operações de contagem automatizadas sem operador, proporcionando gestão de estoque oportuna, precisa e inteligente.

Diagrama de Dimensões do Equipamento

Principais Características

Método de Teste Totalmente AutomatizadoIntegração à Linha Compatível com Linhas de ImpressãoVelocidade de Teste 1100 – 1300 peças/horaFaixa de Comprimento de Onda 400 – 1000 nmExatidão de Comprimento de Onda < 1 nmRepetibilidade de Comprimento de Onda < 0.1 nmDetector Espectral Espectrômetro CCD retroiluminadoAquisição Espectral Esfera IntegradoraEstrutura Óptica Czerny-TurnerVelocidade Máx. de Varredura de Espectro Completo 8 msDiâmetro do Ponto de Medição 0.15 – 0.5 mm (ajustável via fibra óptica e lente objetiva)Erro de Transmitância < 0.3% (usando padrão de referência) Resolução de Transmitância 0.01% Método de Alinhamento do Furo Assistido por Sistema de Visão (exibição no software para posicionamento preciso do ponto, eliminando erro manual) Bloqueio de Luz Ambiente Estrutura especializada de bloqueio de luz Faixa de Tamanho da Amostra Comprimento: 100 – 160 mm, Largura: 50 – 90 mm (Personalizável) Exatidão de Posicionamento 0.02 mm Auxílio de Posicionamento Bomba de Vácuo Integrada Fonte de Luz Lâmpada Halógena de Tungstênio de Alta Potência 100W Tempo de Aquecimento 10 minutos Capacidade de Carga/Descarga 40 bandejas por lado Manuseio de Bandejas Operação Contínua Sistema de Alerta Torre Luminosa de Três Cores & Buzzer Sistema de Controle Placa de Controle de Movimento Mecanismo de Manuseio Braço Robótico (curso de 400mm) Manuseio de Material NG Recipiente de Coleta Separado Alimentação 220 VAC Dimensões (C x L x A) 1840 x 1680 x 2030 mm Peso 1800 kg Nota: Os critérios de aceitação e operação do equipamento devem estar em conformidade com as especificações listadas acima.>

Nº

Descrição

Imagem

1 Automação Total:

Realiza carregamento, descarregamento e detecção automaticamente.

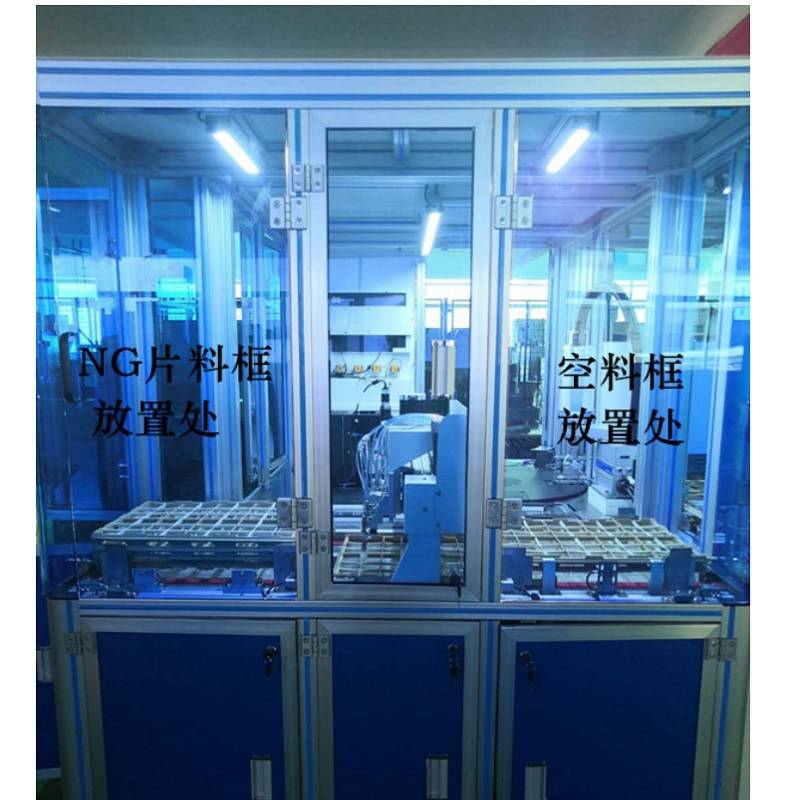

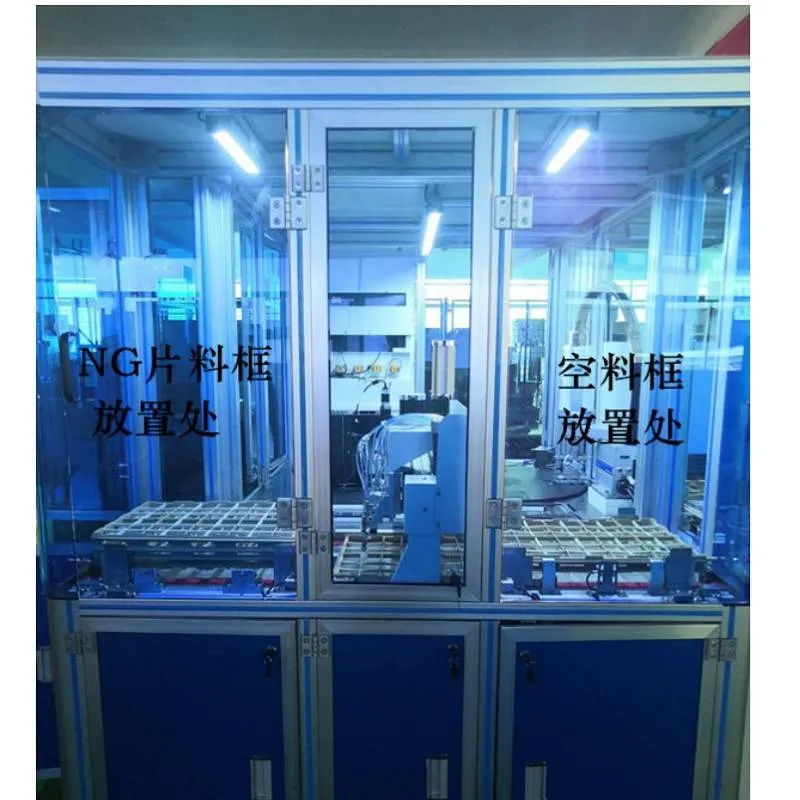

Alta Capacidade:

As áreas de carga e descarga suportam, cada uma, pilhas de 40 bandejas (normalmente 400 peças no total, com base em 10 peças/bandeja).

2

Alta Produtividade:

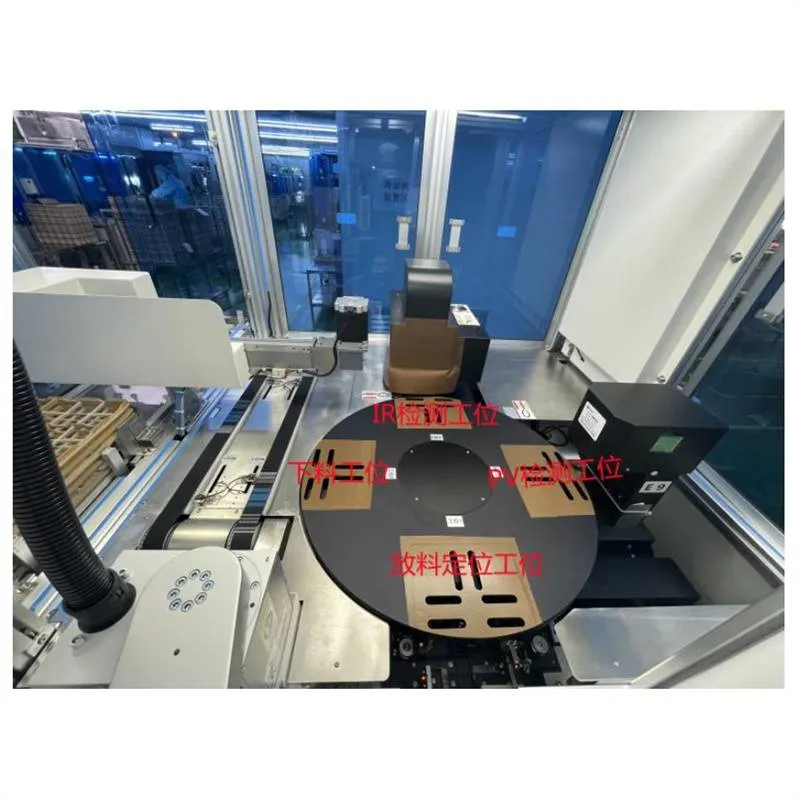

A mesa rotativa de quatro estações aumenta significativamente a eficiência dos testes.

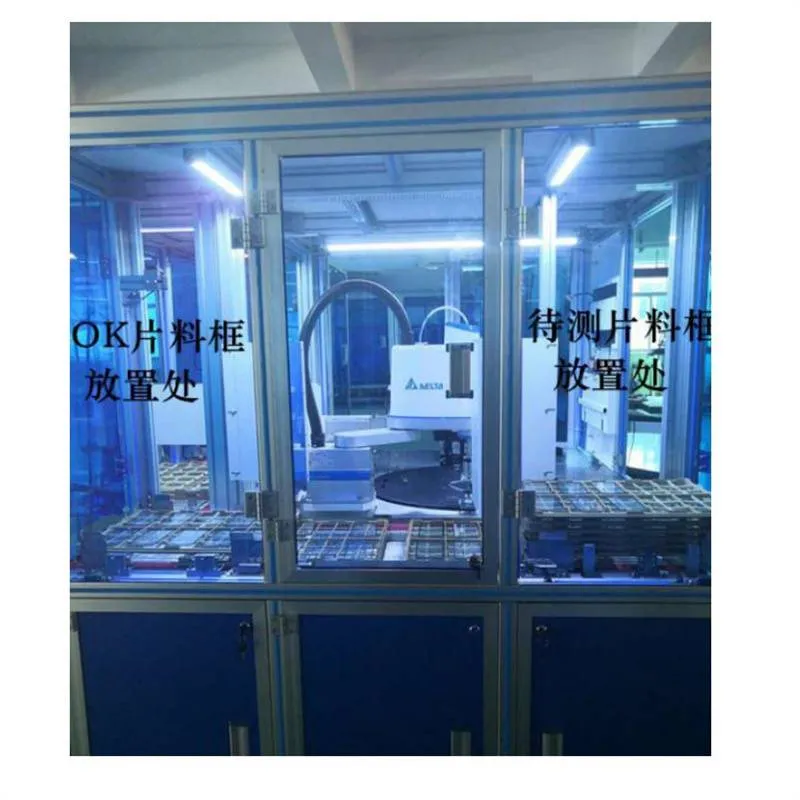

Classificação Automática:

Peças OK retornam às suas bandejas; peças NG são enviadas a um transportador de rejeição dedicado.

3

Manuseio de Rejeitos Simplificado:

Materiais NG são coletados automaticamente em recipientes designados, simplificando a operação e reduzindo a mão de obra.

4

Recursos Avançados de Software:
4.1 Gerenciamento de Programas: Salve e recupere parâmetros específicos de cada produto (ex.: quantidade/posição dos furos IR).
4.2 Configuração Flexível de Comprimento de Onda: Meça diferentes comprimentos de onda para diferentes furos IR no mesmo produto.
4.3 Gerenciamento de Dados: Os resultados são salvos permanentemente em um banco de dados local.
4.4 Relatórios: Gere relatórios detalhados de transmitância (um ou vários comprimentos de onda por furo IR) e exporte para Excel, Word ou PDF.

Especificações Técnicas & Configuração

Item de Especificação

Detalhes / Valor Método de Teste

Totalmente Automatizado

Integração à Linha

Compatível com Linhas de Impressão Velocidade de Teste

1100 – 1300 peças/hora

Faixa de Comprimento de Onda

400 – 1000 nm Exatidão de Comprimento de Onda

< 1 nm

Repetibilidade de Comprimento de Onda

< 0.1 nm Detector Espectral

Espectrômetro CCD retroiluminado

Aquisição Espectral

Esfera Integradora Estrutura Óptica

Czerny-Turner

Velocidade Máx. de Varredura de Espectro Completo

8 ms Diâmetro do Ponto de Medição

0.15 – 0.5 mm (ajustável via fibra óptica e lente objetiva)

Erro de Transmitância

< 0.3% (usando padrão de referência) Resolução de Transmitância

0.01%

Método de Alinhamento do Furo

Assistido por Sistema de Visão (exibição no software para posicionamento preciso do ponto, eliminando erro manual) Bloqueio de Luz Ambiente

Estrutura especializada de bloqueio de luz

Faixa de Tamanho da Amostra

Comprimento: 100 – 160 mm, Largura: 50 – 90 mm (Personalizável) Exatidão de Posicionamento

0.02 mm

Auxílio de Posicionamento

Bomba de Vácuo Integrada Fonte de Luz

Lâmpada Halógena de Tungstênio de Alta Potência 100W

Tempo de Aquecimento

10 minutos Capacidade de Carga/Descarga

40 bandejas por lado

Manuseio de Bandejas

Operação Contínua Sistema de Alerta

Torre Luminosa de Três Cores & Buzzer

Sistema de Controle

Placa de Controle de Movimento Mecanismo de Manuseio

Braço Robótico (curso de 400mm)

Manuseio de Material NG

Recipiente de Coleta Separado Alimentação

220 VAC

Dimensões (C x L x A)

1840 x 1680 x 2030 mm Peso

1800 kg

Nota: Os critérios de aceitação e operação do equipamento devem estar em conformidade com as especificações listadas acima.
