Aplicações

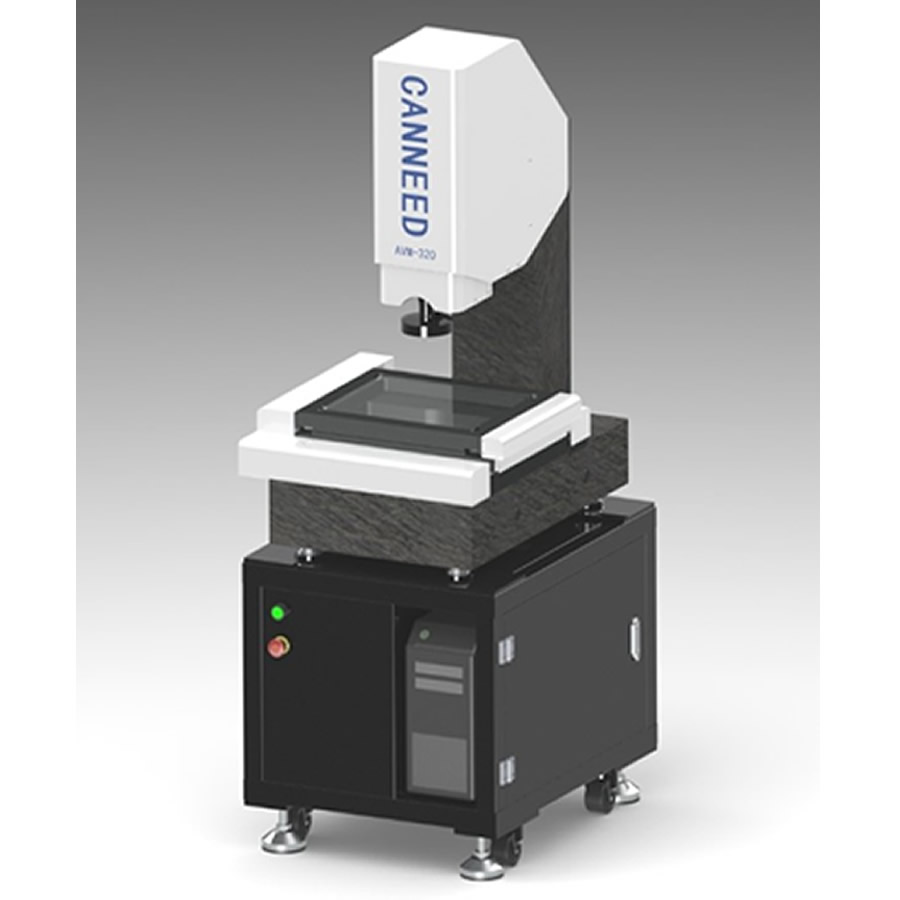

O Sistema de Medição por Visão Totalmente Automático é um instrumento avançado de inspeção e medição que utiliza visão de máquina, controle de movimento de precisão e tecnologias de IA para realizar captura automática de imagens, detecção automática de bordas, síntese de medições e junção (stitching) de imagens.

Destaca-se pelo alto grau de inteligência e automação. O sistema libera os operadores de tarefas tediosas e repetitivas, como o desgastante alinhamento visual de precisão, a seleção frequente de pontos, os movimentos repetidos de posicionamento e a troca constante de funções. Com isso, aumenta em centenas de vezes a eficiência da inspeção em lote, atendendo com eficácia desde a amostragem na produção até a inspeção de alto volume.

1. Exige operadores altamente qualificados e experientes.

2. Dificuldade em garantir posicionamento consistente e preciso do apalpador.

3. Os resultados de medição dependem do operador e carecem de consistência.

4. Processo demorado, inadequado para inspeção em lote de alto volume.

5. Sujeito à fadiga do operador em sessões de medição prolongadas.

1. Operação amigável

2. Alta precisão e estabilidade

3. Medição rápida e simples

4. Recursos avançados de programação e medição automatizada

5. Capaz de medir peças complexas

Vantagens do Produto e Desempenho Superior

1.Mede elementos geométricos como pontos, linhas, arcos, círculos, retângulos, elipses, rasgos de chaveta, curvas abertas, curvas fechadas, planos, cilindros, cones e esferas.

2.Quando equipado com módulos de medição de altura no eixo Z, como apalpador de contato, sensor a laser ou sensor de luz branca, também mede elementos geométricos 3D, como cilindros, cones, esferas, alturas, planicidade, conicidade e superfícies no espaço tridimensional.

3.Capaz de inspecionar dimensões de características na superfície superior dos objetos, como furos cegos e ranhuras.

4.As imagens e os dados de medição podem ser exportados e salvos em diversos formatos de documento para impressão; também gera relatórios de análise estatística SPC.

5.Os gráficos podem ser exportados para o AutoCAD; desenhos do AutoCAD podem ser importados no software; coordenadas do usuário e cotas de medição podem ser definidas a qualquer momento.

6.A ampliação da lente do sistema de medição por vídeo é ajustável de 28x a 225x.

Características do Instrumento

1.Estrutura em Granito de Alta Precisão: base e coluna em granito de alta precisão, garantindo estabilidade e desempenho a longo prazo.

2.Mesa de Trabalho Móvel Estável: projeto leve com baixa inércia, ideal para medição com movimento em alta velocidade.

3.Servocontrole em Três Eixos: oferece alta exatidão e velocidade de posicionamento, possibilitando a medição totalmente automática.

4.Sistema de Controle Modular Embarcado: integra o complexo sistema de controle dentro do instrumento para maior estabilidade.

5.Câmera de Alta Resolução: câmera colorida de alta definição de 1,3 megapixel com sensor de 1/2 polegada.

6.Apalpador Simples Renishaw Opcional: permite medição 3D básica (acessório opcional).

7.Zoom Automático Opcional: permite medição totalmente automática de alta eficiência em múltiplas ampliações (acessório opcional).

8.Software de Medição Proprietário: software de medição em versão profissional de desenvolvimento próprio.

9.Recursos Avançados de Software: o software inclui foco automático rápido, detecção automática de bordas, programação avançada e funções de medição automatizada.

10.Tecnologia de Subdivisão Subpixel: aumenta a resolução das bordas da imagem para maior exatidão.

11.Interface de Software Amigável: software operado por mouse, simples e fácil de usar.

12.Iluminação LED de Superfície com Corrente Constante Programável: adapta-se à medição de peças complexas.

13Processamento e Análise de Dados SPC Online: adequado para tarefas de medição de peças em alto volume.

Parâmetros Técnicos

1. Especificações do Modelo Básico AVM-320C

Modelo do Instrumento: AVM-320C Dimensões da Mesa de Vidro 380 × 310 mm Curso (mm) X 300 Y 200 Z 200 Peso do Instrumento 310 kg Dimensões Totais 860 × 520 × 1160 mm Exatidão de Medição Eixos X, Y: (3 + L/100) μm

Eixo Z: 5 μm

Resolução da Escala 0.5 μm Distância de Trabalho 90 mm Modo de Controle Totalmente Automático Sistema de Visão Câmera CCD Colorida 1/2″ Ampliação da Lente Zoom Zoom Manual: 0.7X – 4.5X Ampliação de Vídeo 28x – 225x Sistema de Iluminação Luz Transmitida LED branco com brilho ajustável continuamente Luz de Superfície LED branco com brilho ajustável continuamente Alimentação Elétrica Entrada: 110-220V AC (±5%), 50/60 Hz

Aterramento:Aterramento confiável do instrumento obrigatório (resistência de aterramento < 5 ohms)

Acessórios Opcionais 1.Apalpador para máquina-ferramenta Renishaw (Reino Unido)

2.Sensor a laser

3.Sensor de luz branca

4.Outros sensores de medição de altura

1. Modelo com Lente de Zoom Automático: AVM-320D:

Baseado na plataforma AVM-320C, a lente de zoom manual (0.7X-4.5X) foi substituída por uma lente de zoom automático motorizada com a mesma faixa de ampliação (0.7X-4.5X). Este modelo é ideal para aplicações que exigem trocas frequentes de ampliação durante os processos de medição.

Acessórios Opcionais

1.Mesa para Computador

2.Módulos de Medição de Altura:Apalpador para Máquina-Ferramenta、Sensor a Laser、Sensor de Luz Branca

(Outros módulos de medição de altura disponíveis)
