1. Finalidade

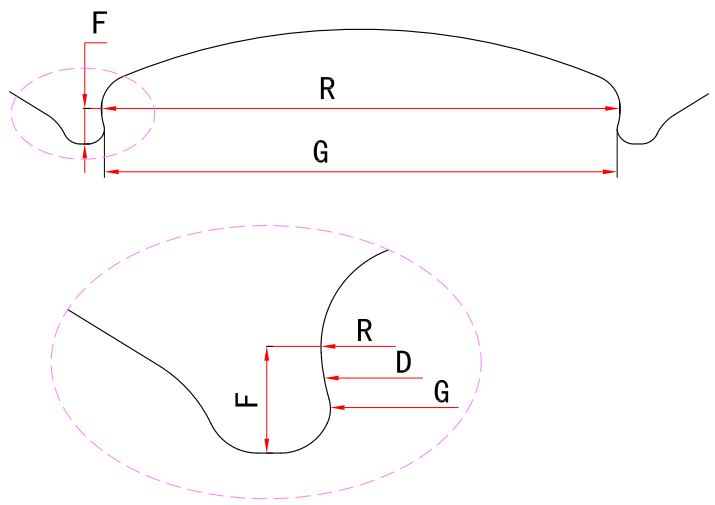

O CanNeed-RDG-1000, Medidor Automático de Dimensões de Reformação do Fundo de Lata (Reform Dome Gauge), utiliza um sensor de varredura a laser sem contato e de alta precisão para escanear rapidamente o contorno da área de reformação do fundo da lata. Pela análise da curva de contorno, obtém o diâmetro de reformação (R), a altura de reformação (F), o diâmetro mínimo da base (G) e o diâmetro de conformação a uma altura predefinida (D) do fundo de latas de duas peças. Isso fornece dados de referência essenciais para garantir a resistência à pressão do fundo da lata durante a redução de espessura do alumínio.

2. Processo de Medição

1.Coloque a lata de amostra na estação de teste.

2. Clique no botão Iniciar na interface do software.

3. A lata de amostra gira automaticamente 360 graus (os pontos de amostragem por rotação podem ser predefinidos). O sensor de varredura a laser sem contato e de alta precisão detecta rapidamente o contorno da área de reformação do fundo da lata, gerando os resultados de medição.

4. O software salva e envia automaticamente os resultados da detecção.

3. Vantagens e Desempenho

1.Detecção automática a laser sem contato: mede o diâmetro de reformação (R), a altura de reformação (F), o diâmetro mínimo da base (G) e o diâmetro de conformação a uma altura predefinida (D).

2.Cabeçote laser de padrão mundial para varredura completa do contorno do fundo da lata, com velocidade de medição de 15 segundos/lata.

3.Não é necessário trocar nem ajustar peças do dispositivo de fixação; adequado para medir latas de amostra de diferentes alturas, diâmetros de pescoço e diâmetros de corpo.

4.Permite personalizar a localização e a quantidade dos pontos de teste.

5.Economiza tempo e custos de mão de obra, evitando erro humano.

6.Robusto, durável, fácil de operar e de manter.

7.Os resultados de medição podem ser enviados a um sistema de CEP (SPC).

8.O software de gerenciamento de banco de dados facilita a consulta e a análise estatística dos dados de medição pelos clientes.

9.Ao medir várias amostras, os resultados individuais podem ser revisados, com cálculo automático dos valores médio, máximo e mínimo.

10.Os resultados de medição podem ser salvos em planilhas do Excel.

11.Diversos gráficos estatísticos; os usuários podem personalizar os formatos de relatório conforme o padrão e os requisitos da empresa.

4.Especificações Técnicas

Itens de Medição

1.Diâmetro de Reformação do Fundo da Lata

2.Altura de Reformação do Fundo da Lata

3.Diâmetro Mínimo do Fundo da Lata

4.Diâmetro de Conformação do Fundo da Lata a uma Altura Predefinida

Unidade

mm

Idioma

Vários idiomas disponíveis (chinês/inglês) Precisão

1. Precisão do Diâmetro de Conformação: ±0.005mm, Repetibilidade: 0.01mm

1. Precisão da Altura de Conformação: ±0.01mm, Repetibilidade: 0.025mm

Velocidade

15s/lata Alimentação Elétrica

230V/115V

5.Configuração do Instrumento

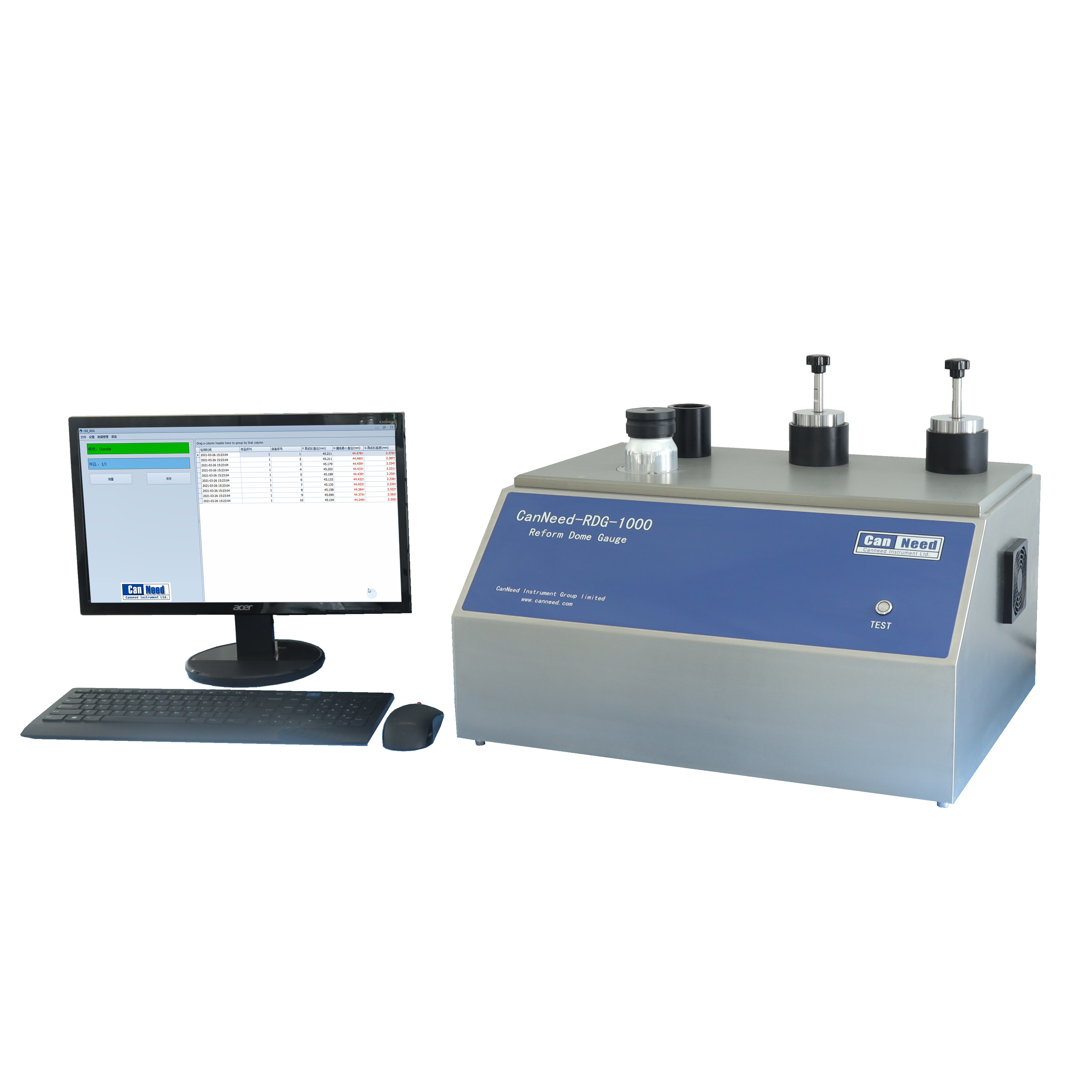

CanNeed-RDG-1000 Medidor Automático de Dimensões de Reformação do Fundo de Lata

1、CanNeed-RDG-1000-M, Unidade Principal do Medidor Totalmente Automático de Dimensões Completas da Extremidade Posterior da Lata, inclui:

1) Software RDG-1000 1.0

2) Computador

2、AOBMS-CAL-** Coluna de Calibração

3、RDG-1000-C** Dispositivo de Fixação de Teste

Itens opcionais:

4、QCtools Software Estatístico
