Aplicações

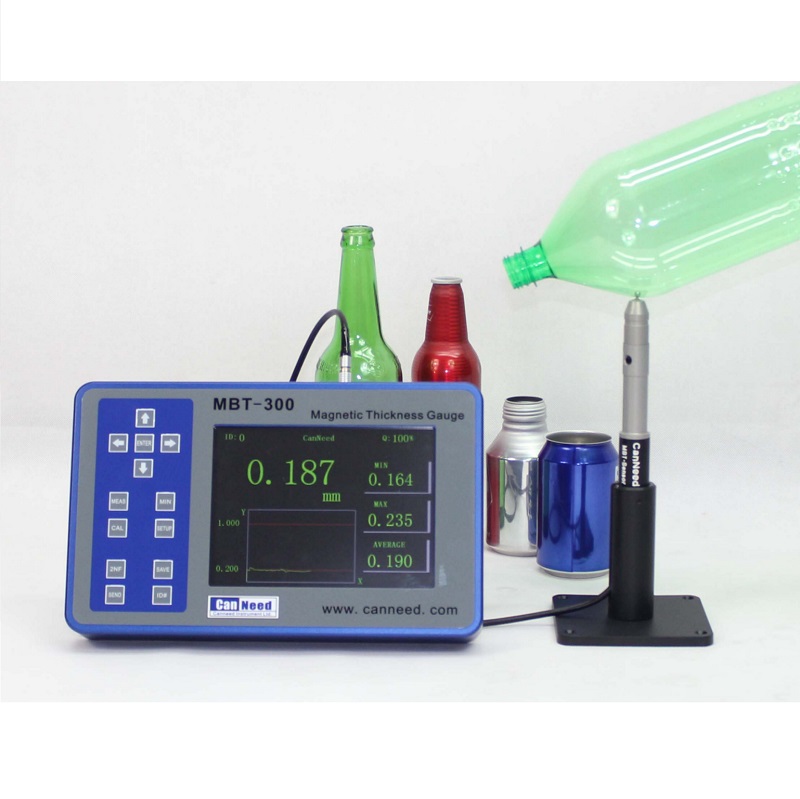

O “CanNeed-MBT-300 Medidor de Espessura por Efeito Hall (Medidor Magnético de Espessura de Garrafas)” é um medidor de espessura portátil de alta precisão. É usado para medir a espessura de materiais não magnéticos, como plástico, vidro, materiais sintéticos, alumínio, titânio etc. A precisão da medição não é afetada pelo formato das amostras.

O CanNeed-MBT-300 baseia-se no princípio do Efeito Hall. Para o ensaio, posicione a esfera de aço de um lado da amostra e a sonda do outro lado. O sensor de Efeito Hall da sonda mede a distância entre a ponta da sonda e a esfera de aço. A unidade de cálculo exibe as leituras reais de espessura.

Configuração padrão:
● Unidade principal
● Sonda padrão
● Suporte da sonda
● Cabo da sonda
● Manual do usuário
● Fonte de alimentação externa e carregador
● Esferas de aço com diâmetros de 1/16″, 1/8″, 3/16″
● Padrões de referência de espessura para calibração: 0.010″/0.25 mm, 0.04″/1 mm, 0.160″/4 mm (se a amostra a ser ensaiada tiver mais de 0.160″/4 mm, acessórios opcionais sob encomenda.)

Vantagens

1. Sonda mais resistente ao desgaste
2. Mais tamanhos de esferas magnéticas: 5.00mm e 7.00mm
3. Faixa de medição maior: até 25.4mm, novo conjunto de calibração ampliado.
4. Tela colorida maior, com caracteres maiores
5. Saída RS-232, permite conexão a sistema CEP (SPC)
6. Exibe as leituras de espessura em tempo real e captura automaticamente os valores máximo, mínimo e médio.
7. Medição rápida, até 16 vezes por segundo
8. Precisão: ±1%
9. Armazena 95,000 leituras de espessura no registro interno de dados
10. Salva arquivos de calibração e permite carregar os arquivos de calibração salvos.
11. Novo design do equipamento
12. Função de pedal (foot switch)
13. Visualização de dados estatísticos em gráfico de barras

Parâmetros técnicos

Diâm. da esfera de aço Faixa de espessura Precisão Precisão
(Sonda padrão) (Calibração em um ponto) (Calibração multiponto)
1/16″(1.59mm) .0004-.0900″(0.1000-2.590mm) ±4%* ±3%
1/8″(3.18mm) .0004-.1800″(0.1000-4.570mm) ±4% ±2%
3/16″(4.76mm) .0004-.2500″(0.1000-6.350mm) ±3% ±1%
Esfera magnética 5.00 .0004-.7500″(4.00-19.00mm) ±3% ±1%
Esfera magnética 7.00 .0004-.7500″(4.00-25.4mm) ±3% ±1%

• Precisão: depende da faixa de espessura. Consulte o manual do usuário para detalhes.
• Velocidade de varredura: até 16 vezes (opcional)
• Resolução: 0.01 mm ou 0.001 mm (0.001″ ou 0.0001″)
• Display: display LCD, exibe simultaneamente a leitura em tempo real, a leitura mínima, o status de alarme e as informações do arquivo de dados.
• Registrador de dados: armazena, consulta, exclui e transfere 95,000 leituras de espessura e arquivos com código de identificação numérico.
• Saída de dados: porta serial RS-232
• Relatório em campo: valor mínimo, valor máximo, valor médio, desvio padrão (SD) Calibração: calibração padrão em dois pontos ou calibração multiponto com até 9 pontos de referência
• Modo de desvio: exibe a diferença entre a espessura real e a espessura de referência predefinida
• Modo de alarme: pontos de alarme alto e baixo programáveis, com sinalização sonora e visual
• Alimentação: 100/120/220/240 VAC, 48-62 Hz
• Bateria: bateria recarregável de níquel-cádmio. Conforme o uso da luz de fundo, autonomia de 8-16 horas. Tempo de recarga: 2 horas.
• Unidade métrica/imperial: polegada ou mm, selecionável
• Idioma: inglês/chinês
• Temperatura de operação: 0 – +50℃
• Dimensões: 300 x 190 x 50mm
• Peso líquido: 4 kg
