Aplicações

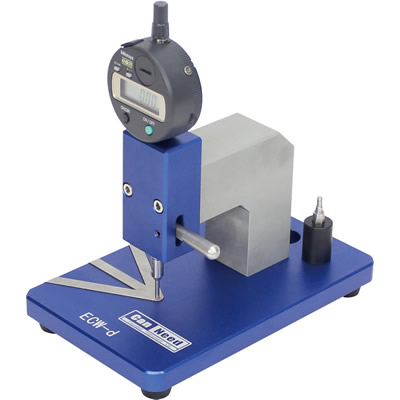

O Medidor de Largura do Enrolamento da Tampa CanNeed-ECW-d mede a largura do enrolamento de tampas. Serve para tampas redondas e quadradas. A largura do enrolamento é medida com a ponta de contato, disponível opcionalmente em 2.72 mm ou 3.07 mm (sob encomenda). Também mede a altura do enrolamento.

Equipado com indicador digital Mitutoyo com resolução de 0.01 mm. Com a compra do adaptador e do cabo, o medidor pode ser conectado a um computador ou sistema SPC para coleta de dados.

Método e etapas de medição: 1） Zeragem: posicione a tampa no suporte de medição, certifique-se de que a ponta de contato esteja pressionada sobre a posição do enrolamento e zere o indicador. 2） Levante a ponta de contato e ajuste a tampa para garantir que a ponta de contato fique pressionada sobre a posição do canal do enrolamento. Se a leitura no indicador for maior que 0.30 mm (ou outro padrão definido conforme cada exigência), a largura do enrolamento está aprovada.

Parâmetros Técnicos

Resolução: 0.01 mm
