Aplicações

Finalidade：

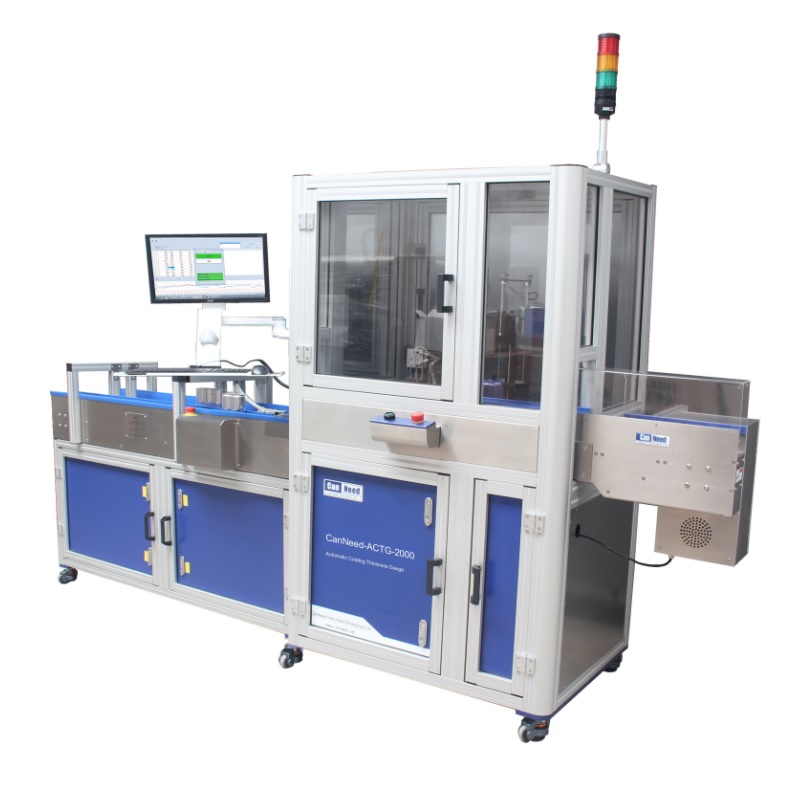

O CanNeed-ACTG-2000 é um medidor óptico de espessura de revestimento totalmente automático, com modo de operação autônoma. Utiliza tecnologia de medição óptica sem contato para medir a espessura e a gramatura do filme seco. É um equipamento padrão na indústria de latas para realizar a inspeção automática, contínua e eficiente das latas de amostra.

Compatível com latas de parede reta e latas acabadas. Não é necessário trocar peças para latas de diferentes alturas e diâmetros.

Princípio tecnológico：

Fenômeno da interferência da luz: na área de sobreposição de 2 feixes, algumas regiões se reforçam e surgem franjas claras; outras se enfraquecem e surgem franjas escuras. As regiões de reforço e de enfraquecimento se alternam, formando o fenômeno de franjas claras alternadas com franjas escuras. Essa condição ocorre quando os 2 feixes têm a mesma frequência ou uma diferença de fase constante. Os 2 feixes capazes de produzir interferência são chamados de ondas coerentes, e as 2 fontes de luz são chamadas de fontes coerentes. Fontes coerentes podem ser obtidas dividindo-se um único feixe de luz em 2 feixes.

Processo de medição:
1. Ligue o PC, abra o software ACTG-2000 e crie o modelo de ensaio das latas de amostra a serem testadas: por exemplo, para a amostra 202/211/330, insira e complete os parâmetros específicos do tipo de lata na interface de configuração.
2. Coloque as latas de amostra no canal de espera e clique no botão START na interface do software; o equipamento executará a autocalibração antes do ensaio.
3. Após a autocalibração, o equipamento executará o ensaio automaticamente e os dados medidos serão salvos automaticamente; todas as latas de amostra serão testadas uma a uma.
4. As latas de amostra serão recolhidas automaticamente após o ensaio.

Vantagens

1,Medição automática em todo o processo, economizando tempo e custo de mão de obra e evitando erros do operador
2,Dispositivo de amostragem multicanal, capaz de medir várias latas de uma só vez.
3,Aplicável a latas de amostra com diferentes diâmetros e alturas. Troca rápida de formato, sem necessidade de trocar peças para diferentes tamanhos de lata.
4,Autocalibração, com tempo de calibração e número de pontos de calibração personalizáveis.
5,Adota tecnologia de medição óptica sem contato, permitindo medir a espessura e a gramatura do filme em pontos designados do corpo da lata (interno e externo), do pescoço e do domo do fundo.
6,Utiliza sensor avançado e preciso de padrão mundial, com excelente exatidão e repetibilidade.
7,Medição eficaz, rápida e precisa, aumentando a eficiência da inspeção.
8,Seguro, durável, de fácil operação e manutenção.
9,Equipado com câmera HD para facilitar o suporte pós-venda via conexão remota.
10,Os resultados do ensaio podem ser enviados ao sistema de CEP (SPC).
11,Software de gerenciamento de banco de dados para fácil consulta e análise estatística dos dados.
12,Permite revisar cada resultado de medição após o ensaio de várias latas, com cálculo automático de média, máximo e mínimo.
13,Os dados podem ser exportados para planilha Excel.
14,Diversos relatórios estatísticos.
15,Formato de relatório definido pelo usuário, adaptável ao estilo e ao padrão de cada empresa.

Parâmetros Técnicos

Faixa de medição

1-50 μm (podem ser usadas diferentes configurações de hardware conforme as necessidades do cliente)

Resolução

0.001 μm (mícron)； 1nm (nanômetro)

Tipos de lata testáveis

Latas de 2 peças com diâmetros de 202-300 e alturas de 70-210mm

Saída de dados

RS232

Unidade

μm (espessura), gsm (gramatura)

Estrutura

Estrutura em liga de alumínio

Alimentação

220V/50Hz

Dimensões

L3300*W1100*H2200mm
