Aplicações

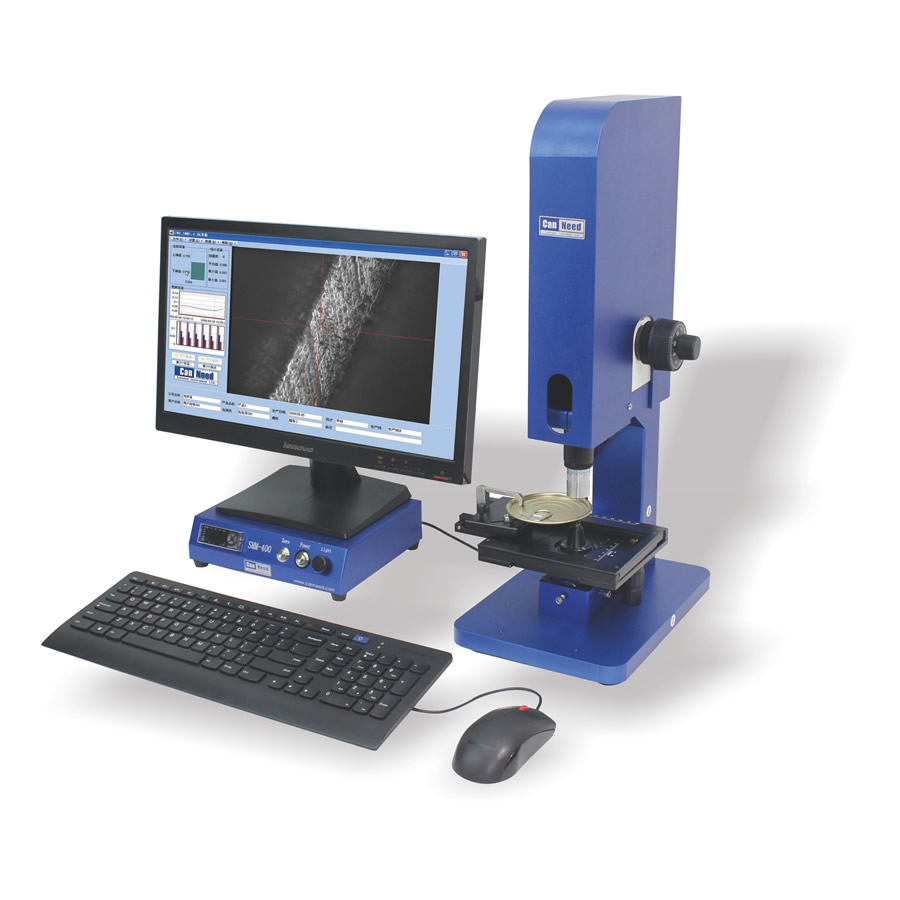

O Microscópio de Medição de Score CanNeed-SMM-400 utiliza tecnologia de microscopia para medir a profundidade e o residual do score de tampas. A medição é feita pela focalização do microscópio: quando o microscópio obtém uma imagem bem nítida, o foco está correto, e a variação de altura do foco do microscópio indica a profundidade do score da tampa. O diâmetro da agulha de medição inferior é muito pequeno; focalize a ponta da agulha de medição inferior, zere o indicador, posicione a tampa de amostra sobre a mesa, ajuste o foco até obter a imagem nítida do fundo do sulco do score da tampa e, então, obtenha o residual do score. Posicione a amostra sobre a mesa, focalize a superfície da tampa de amostra (borda do score), zere o indicador e ajuste o foco; quando a imagem nítida do fundo do sulco aparecer na tela, obtém-se a profundidade do score.

Vantagens

1. A distância de trabalho da lente chega a 8.2mm (distância de trabalho é a distância entre a lente e o objeto quando a focalização produz uma imagem nítida), resolvendo bem a grande diferença de altura entre a posição do score e a borda das tampas EO. Aplicável à medição de score de diversos tipos de tampas, como RP, SOT, EO etc.
2. Componentes ópticos de alta qualidade, garantindo alta definição de imagem e precisão dos dados.
3. Aplicável a diversos tipos de tampas. Diâmetro máx. da tampa 110mm; maiores sob encomenda.
4. Avançado design reflex de lente única, com ajuste contínuo da ampliação, facilitando a observação.
5. Micrômetro e display de precisão, com resolução de 1 µm, garantindo a exatidão dos resultados.

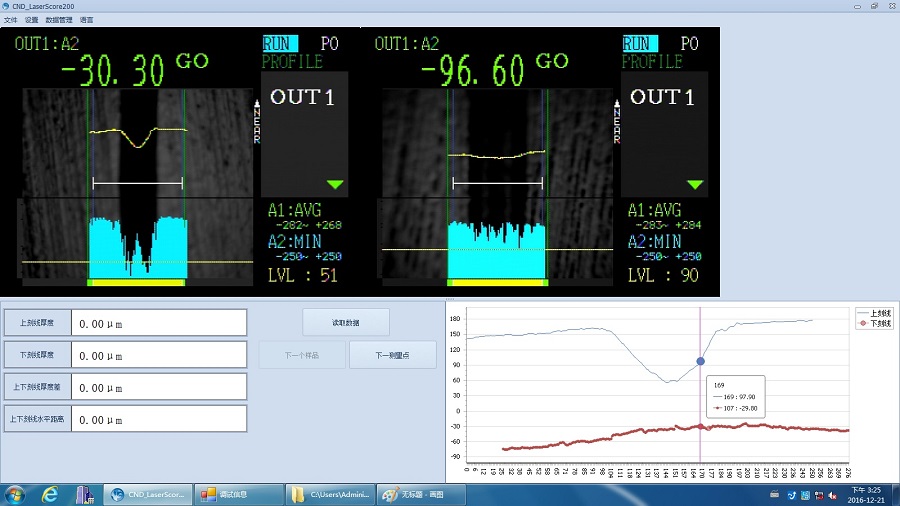

6. Software de medição profissional, com sistema de gerenciamento de banco de dados, facilitando a geração de relatórios, a estatística de dados e o armazenamento de imagens.

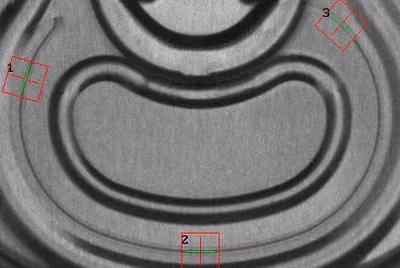

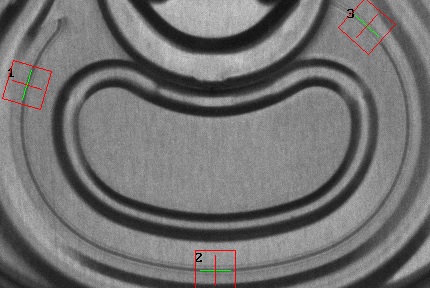

7. Função de retícula em cruz na tela, garantindo a sobreposição exata entre o ponto de calibração e o ponto de medição.
8. Peça de calibração: o usuário pode realizar a calibração a qualquer momento.
9. Suporte de medição elevável, eliminando o desvio causado pela inclinação das tampas de amostra.

Parâmetros Técnicos

● Tipos de amostra: RP, SOT, EO ● Faixa de medição: 0-10mm ● Resolução: 1μm（0.001mm） ● Reprodutibilidade: 2μm (0.002mm) ● Distância de trabalho da lente: 8.2mm ● Ampliação: 1000 X ● Dimensões: 250 x 300m x 600 mm
