Aplicações

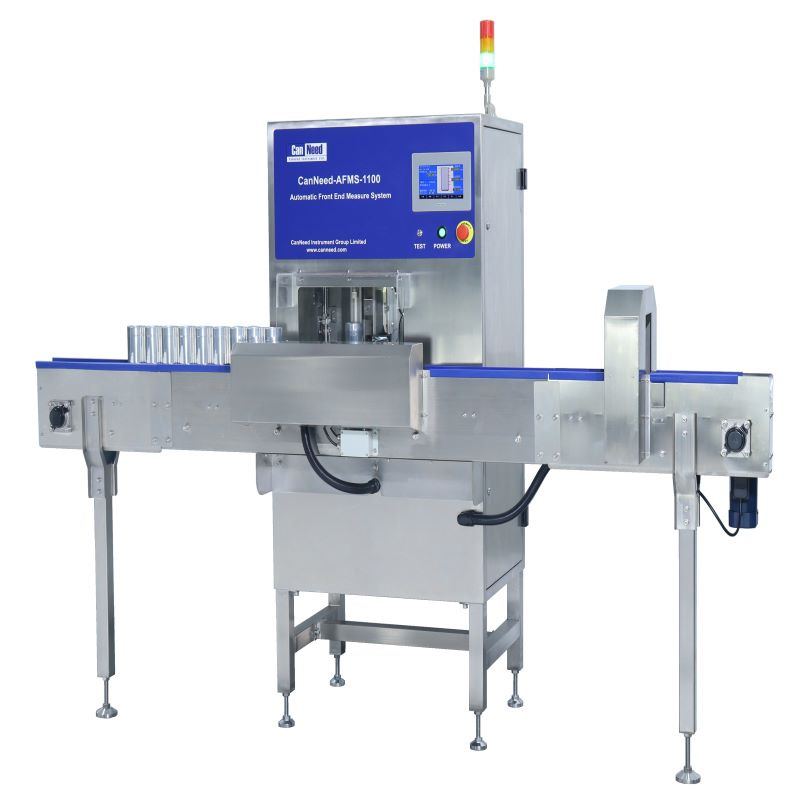

O Sistema Automático de Medição Front End CanNeed-AFMS-1100 é uma solução de inspeção totalmente automatizada e sem necessidade de operador, projetada para a indústria de fabricação de latas. Realiza medição de alta precisão da espessura de parede, profundidade do fundo e altura da lata, garantindo controle de qualidade constante e eficiente.

Processo de ensaio:

1. Dispositivo de amostragem automática: as latas de amostra são transferidas automaticamente para a área de espera para inspeção.

2. Manuseio robotizado: um braço robótico rotativo posiciona as amostras na estação de ensaio, onde um mecanismo de centralização garante o posicionamento preciso.

3. Análise multiponto: o mecanismo rotativo realiza amostragem em 360 graus (1-50 pontos por rotação) para medir profundidade do domo, altura e espessura de parede.

4. Integração de dados: os dados de ensaio são armazenados automaticamente via CLP e transferidos para sistemas SPC para análise em tempo real.

Vantagens

• Modo de medição por contato, com tela touchscreen intuitiva e controle por CLP.
• Configuração flexível: esteira transportadora padrão de pista única, com opção de personalização para três pistas.
• Operação totalmente automática elimina erros manuais e reduz a carga de trabalho do inspetor.
• Alta capacidade: processa até 12 latas de amostra por ciclo.
• Retenção de amostras NG (reprovadas): retém até 4 latas de amostra (211) para análise posterior.

Parâmetros Técnicos

Exatidão: Espessura de parede ±0.001mm; Profundidade do fundo ±0.02mm; Altura da lata ±0.02mm
Resolução: 0.005mm em todas as medições
Faixa de amostras: Latas de 2 peças com diâmetros 202, 204, 209 & 211; Altura 88-200mm
Alimentação de ar: Ar comprimido seco de 4-6 bar
Alimentação elétrica: 220V/50Hz
Dimensões: C2700 x L1000 x A2000 mm (incluindo esteira transportadora)
Peso: Aprox. 250kg

Assista ao Sistema Automático de Medição Front End AFMS-1100 em operação
