Aplicações

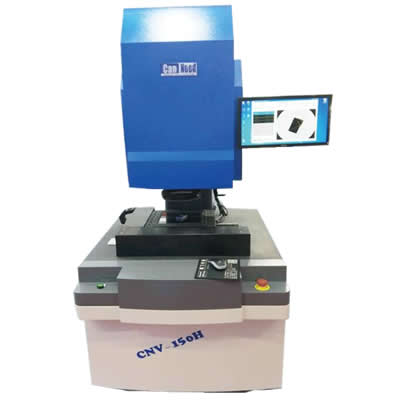

O Sistema de Medição por Visão One-Touch é uma solução de inspeção automatizada de alta precisão, projetada para verificação dimensional rápida na manufatura de precisão, na eletrônica e na produção de dispositivos médicos. Com lente telecêntrica dupla e câmera CCD de 5 megapixels, o sistema dispensa as réguas ópticas tradicionais e oferece medição sem contato, consistente, de peças complexas com precisão de ± 3 µm.

Vantagens

Posicionamento automático e definição de origem: identifica automaticamente a orientação da peça e mede até 99 características em um único ciclo, com processamento simultâneo de 100 medições.

Operação simplificada e iluminação consistente: conta com detecção automática de bordas e reprodução fácil das condições de iluminação, garantindo resultados repetíveis entre diferentes operadores.

Sistema óptico de campo amplo: captura a peça inteira em um único quadro, sem necessidade de unir imagens, preservando melhor a integridade da medição.

Software intuitivo: interface operada por mouse permite medir com um único clique linhas de centro, linhas virtuais, raios (R) e chanfros.

Relatórios no local: o armazenamento de dados integrado permite gerar relatórios de inspeção imediatamente, direto no chão de fábrica.

Parâmetros técnicos

• Modelo: CNV-80
• Resolução da câmera: 5 megapixels
• Lente óptica: lente telecêntrica dupla
• Faixa de medição: 80 x 80 mm
• Resolução mínima de exibição: 0,1 µm
• Precisão: ± 3 µm
• Temperatura de operação: +10 °C a +35 °C
• Umidade de operação: 20% a 80% UR (sem condensação)
• Sistema de iluminação: transmitida telecêntrica, anelar e coaxial colimada
• Precisão de movimento das coordenadas (X, Y, Z): 0,02 mm
• Alimentação: 220V, < 5A
• Peso: 60 kg
