Aplicações

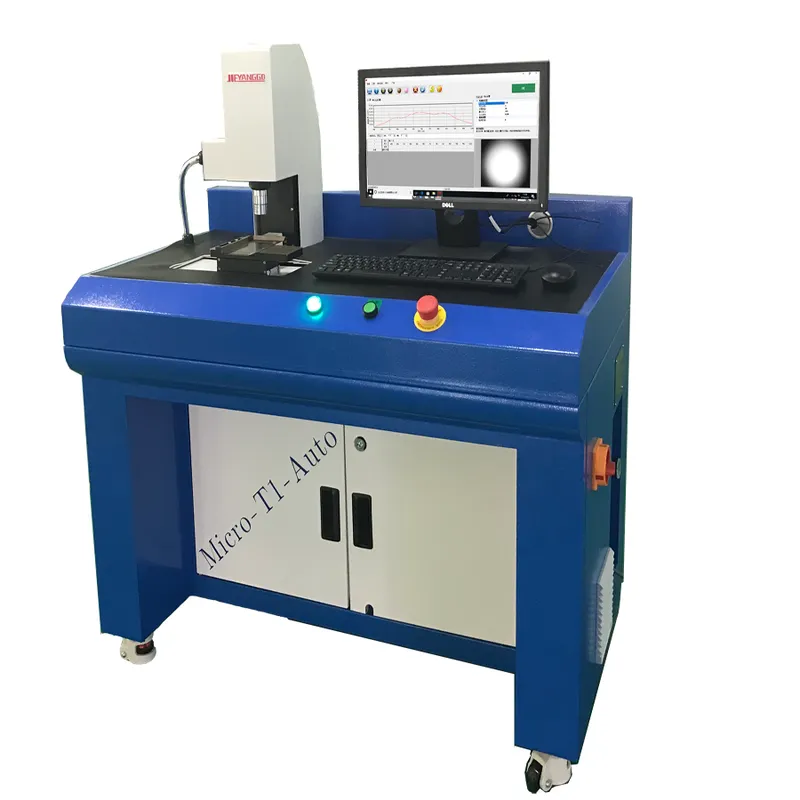

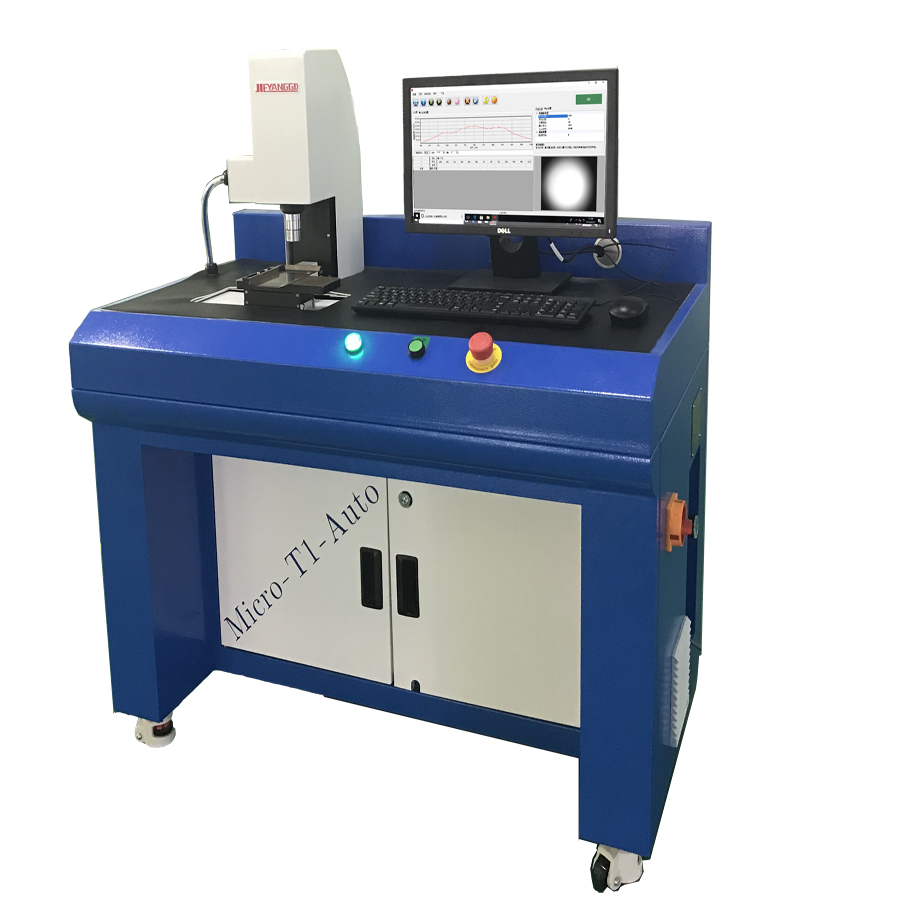

O Testador de Transmitância com Posicionamento Automático Micro-T1-Auto é um sistema de inspeção projetado para posicionar automaticamente e medir a transmitância luminosa de múltiplas aberturas IR. Depois que o usuário define as posições das aberturas IR e os parâmetros de medição, basta colocar a tampa de vidro do celular no dispositivo de fixação. O sistema então mede automaticamente todas as aberturas IR, sem necessidade de reposicionamento manual para cada furo, oferecendo alta eficiência, praticidade e um ganho significativo de produtividade.

O sistema incorpora um caminho óptico microespectroscópico de projeto profissional, que limita o ponto de medição a até 0.5mm. O uso de uma esfera integradora para coleta de luz garante aquisição de sinal mais precisa e estável. Um software de operação robusto e intuitivo facilita ainda mais o uso, enquanto as funções completas de registro de dados e geração de relatórios oferecem ao usuário controle superior sobre seus processos de medição.

Vantagens

1. Medição de Alta Precisão: utiliza esfera integradora para medição de transmitância, garantindo precisão superior.
2. Caminho Óptico Microespectroscópico: ponto de medição reduzido de 0.15-0.5mm (ajustável conforme a fibra e a lente objetiva configuradas pelo usuário).
3. Espectrômetro Retroiluminado: emprega espectrômetro retroiluminado (back-illuminated) para baixo ruído e alta estabilidade.
4. Monitoramento Visual em Tempo Real: câmera integrada permite observação em tempo real para garantir que o ponto de detecção fique perfeitamente centralizado na abertura IR.
5. Mesa Motorizada XY Programável: equipada com mesa de translação motorizada XY, permitindo ao usuário definir a quantidade e as coordenadas exatas das aberturas IR.

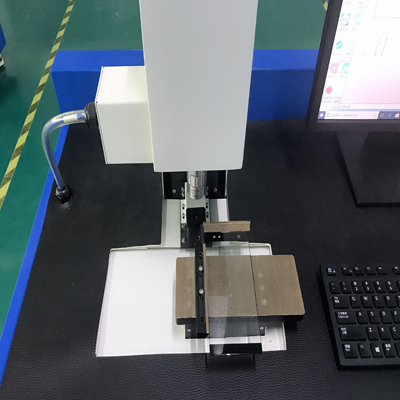

6. Plataforma a Vácuo de Precisão: a plataforma de projeto especial utiliza fixação por vácuo para posicionamento preciso e seguro.
7. Configuração Flexível do Software: o software permite configurar e armazenar facilmente programas de produto, incluindo parâmetros de quantidade e posição das aberturas IR para diferentes produtos.
8. Medição em Múltiplos Comprimentos de Onda: o software permite configurar o comprimento de onda, possibilitando medir aberturas IR diferentes de um mesmo produto em comprimentos de onda distintos.
9. Armazenamento Permanente de Dados: todos os resultados de medição são salvos permanentemente em banco de dados integrado.
10. Relatórios Completos: gera e imprime diversos relatórios, incluindo relatórios de transmitância em comprimento de onda único para múltiplas aberturas IR ou relatórios em comprimento de onda contínuo para uma única abertura. Os relatórios podem ser exportados para Excel, Word ou PDF.
11. Operação Segura e Intuitiva: projetado para operação simples com partida em um toque, atende às normas nacionais de segurança chinesas e inclui botão de parada de emergência.

Parâmetros Técnicos

Exatidão de Comprimento de Onda < 1 nm Repetibilidade de Comprimento de Onda < 0.1 nm Diâmetro do Ponto de Medição 0.15 – 0.5 mm (varia conforme a fibra e a objetiva configuradas) Velocidade de Ensaio 1 segundo por abertura + 1 segundo por peça (para A aberturas) Erro de Medição < 0.3% (usando padrão de referência) Resolução de Transmitância 0.01% Método de Coleta Espectral Esfera Integradora Detector Espectral Espectrômetro CCD Back-thinned Estrutura Óptica do Espectrômetro Czerny-Turner Velocidade Máxima de Varredura em Comprimento de Onda Completo 8 ms Método de Alinhamento da Abertura Alinhamento assistido por visão de câmera (observação da posição do ponto pelo software para eliminar erro humano) Comunicação do Detector USB Fonte de Luz Lâmpada Halógena de Tungstênio de Alta Potência Vida Útil da Fonte de Luz 2000 horas Porta-Amostra Mesa de Translação Motorizada X-Y Auxílio de Posicionamento Bomba de Vácuo Integrada Curso da Mesa Eixo X: 140 mm, Eixo Y: 40 mm Precisão de Posicionamento 0.02 mm Dimensões (C x L x A) 1320 x 600 x 1200 mm Peso 200 kg
