Aplicações

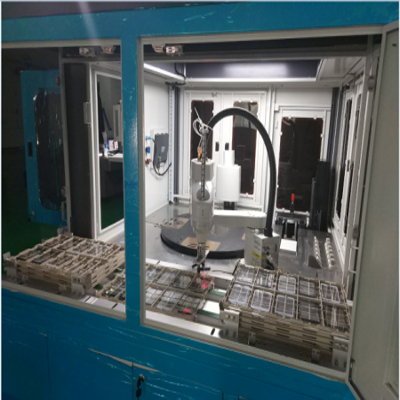

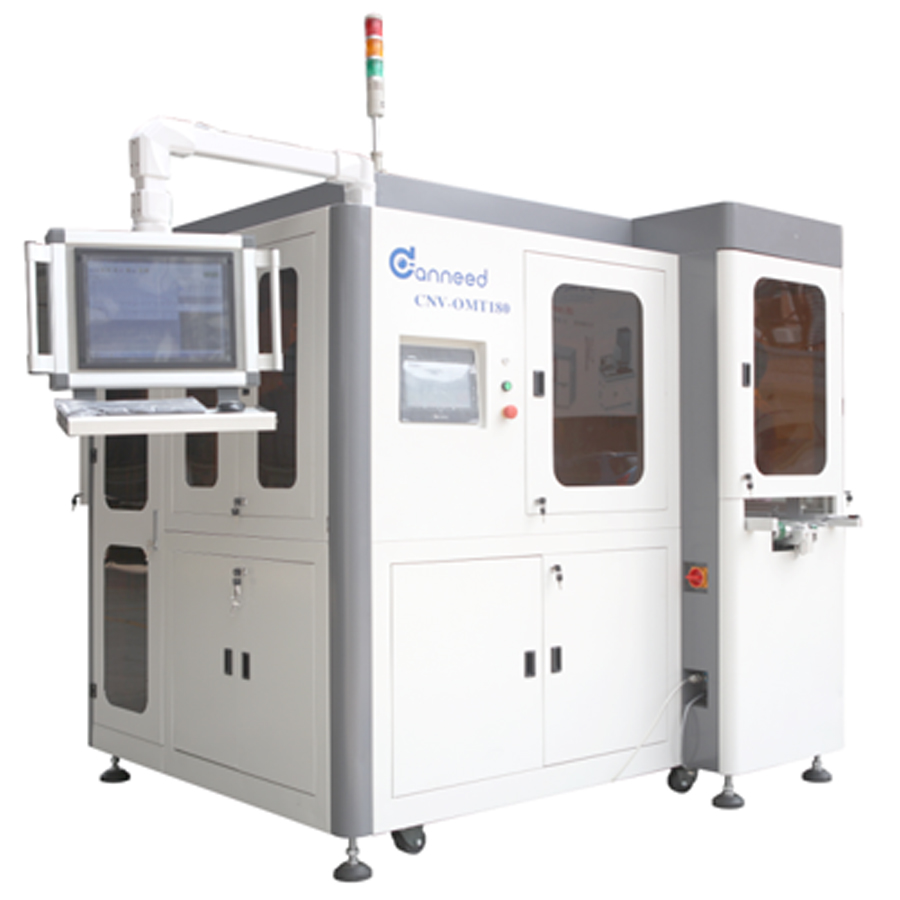

O TRT-2000 é um equipamento de ensaio totalmente automático projetado para medir a transmitância de luz de múltiplas aberturas IR. O usuário apenas carrega uma pilha de bandejas e a máquina mede automaticamente as aberturas IR de todas as placas de cobertura. Não é necessária intervenção do operador para carga/descarga individual. O sistema realiza ensaios totalmente automatizados, incluindo carga, descarga, inspeção, julgamento OK/NG e rejeição automática de produtos não conformes.

Vantagens

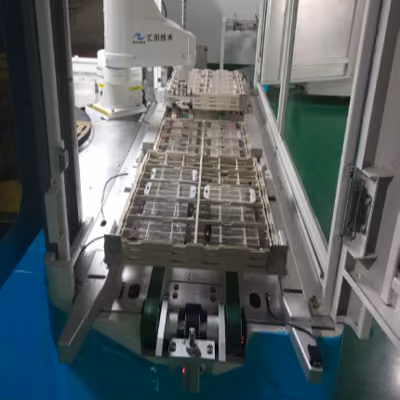

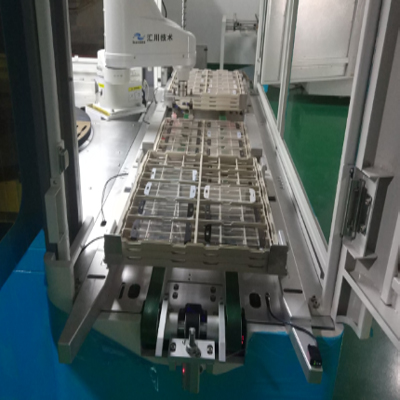

1. Carga, Descarga e Ensaio Totalmente Automáticos: as áreas de carga e de descarga comportam 40 bandejas cada. Isso permite o processamento em lote de 40 bandejas x 10 peças/bandeja = 400 peças em uma única preparação.

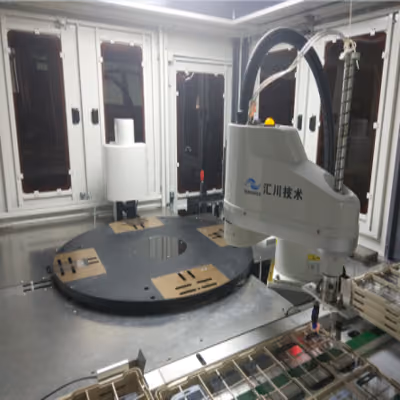

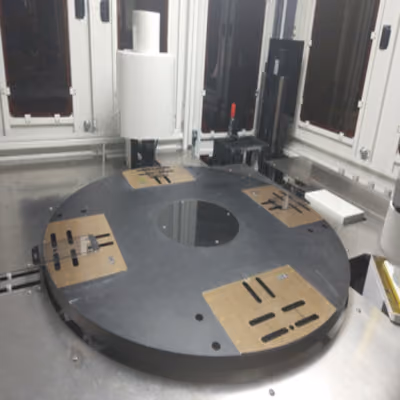

2. Mesa Giratória de Quatro Estações para Maior Eficiência: uma mesa rotativa de quatro estações aumenta significativamente a produtividade. Os produtos medidos como OK retornam às bandejas originais. Os produtos NG são colocados automaticamente em um transportador dedicado de coleta de NG.
3. Encaixotamento Automático de Material NG: os produtos não conformes são coletados automaticamente em recipientes separados, simplificando a operação e economizando mão de obra.
4. Projeto de Sistema Integrado: o módulo de inspeção e o sistema de movimentação automatizado são integrados em uma única unidade. A operação é prática e as informações de produção são exibidas com clareza.
5. Recursos de Software Avançados:

5.1 Configurações de Produto Programáveis: o software permite definir e armazenar parâmetros (quantidade e posição das aberturas IR) para diferentes produtos. A chamada dos parâmetros correspondentes para medição é rápida e prática.

5.2 Comprimentos de Onda de Medição Configuráveis: permite medir diferentes comprimentos de onda para diferentes aberturas IR no mesmo produto.

5.3 Armazenamento de Resultados em Banco de Dados Local: todos os resultados de medição são salvos em um banco de dados local e mantidos permanentemente, salvo exclusão.

5.4 Relatórios Abrangentes: permite imprimir diversos relatórios, incluindo relatórios de transmitância em comprimento de onda único para múltiplas aberturas IR e relatórios de transmitância em comprimento de onda contínuo para uma única abertura IR. Os relatórios podem ser exportados para Excel, Word, PDF etc.

Parâmetros Técnicos

Parâmetros Técnicos

Totalmente Automático Compatibilidade In-line

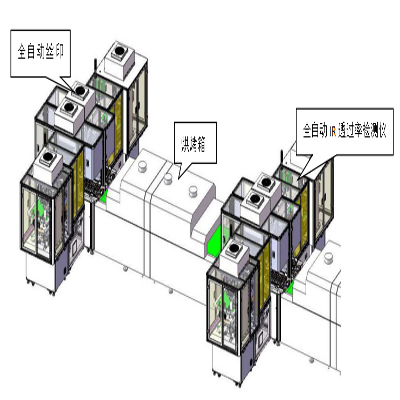

Pode ser conectado a linhas de serigrafia

Velocidade de Ensaio

1 segundo por abertura, A+1 segundos por peça (para A aberturas) Faixa de Comprimento de Onda de Detecção

400 – 1000 nm

Exatidão de Comprimento de Onda

< 1 nm Repetibilidade de Comprimento de Onda

< 0.1 nm

Detector de Espectro

Espectrômetro CCD Back-thinned Método de Coleta de Espectro:

Esfera Integradora

Estrutura Óptica do Espectrômetro

Czerny-Turner Velocidade Máxima de Varredura de Comprimento de Onda Completo

8 ms

Diâmetro do Ponto de Medição:

0.15 – 0.5 mm (ajustável conforme a fibra óptica e a lente objetiva configuradas) Erro de Medição de Transmitância

< 0.3% (usando peça de referência padrão)

Resolução de Transmitância Exibida

0.01% Método de Alinhamento da Abertura

Alinhamento assistido por visão de câmera (permite observar a posição do ponto na abertura IR pelo software, eliminando erro visual manual)

Função de Bloqueio de Luz Ambiente

Estrutura especial de bloqueio de luz para minimizar o erro de medição causado pela luz ambiente Faixa de Tamanho de Amostra

Comprimento: 100-160 mm, Largura: 50-90 mm (Personalizável)

Exatidão de Posicionamento

0.02 mm Auxílio de Posicionamento

Bomba de Vácuo Integrada

Fonte de Luz

Lâmpada Halógena de Tungstênio de Alta Potência 100W
